ISTQB Foundation認定証は、すべてのテスター/QAにとって馴染み深い認定証です。この記事を読んだ後、独学でこの認定証をより簡単に取得できるかもしれません。

1.概念

ISTQB Foundation Level (CTFL)：これは基本レベルであり、テスター/QAがより高いレベルを目指す場合に必須となる認定証です。

2.目的

この境界に関する職業で発展する為に、テスター/QAは、広範な知識を持ち、ソフトウェアテストの主要な概念をしっかりと理解しておく必要があります。さらに、直近の目的は給与の増加が可能になることです。ISTQBの認定証の概念と目的を理解した後、以下で総合的な知識を共有致します。

3.重要な注意点とドキュメント

ISTQBの教科書をダウンロードするために https://www.istqb.org/certifications/certified-tester-foundation-level リンクにアクセスしてください。集中を保つために、一冊の教科書だけ使用するべきです。

ステップ＃1: 試験の構造、時間、合格点についてしっかり理解する

 ISTQB Foundationレベルの試験の詳細：

2つの試験形式: オンラインとオフライン

形式: 40問の選択問題

言語: 100%の英語

合格点: 26/40 (65%以上)

 試験時間: オンラインの場合は60分、オフラインの場合は90分

試験問題の分布の詳細:

試験問題はK1, K2, K3, K4のレベルに分布されます

•  K1: Remember (記憶)
• K2: Understand (理解)
• K3: Apply (適用)
• K4: Analyze (分析)

単純なレベルの質問には、覚えるだけで良く、その後の質問は難易度が上がり、思考や分析が必要になります。各質問はISTQB Foundation Level Syllabusの各章に分布されています。

ステップ＃2: 問題集で練習する前に、主な教科書やシラバスの本を丁寧に読み、知識をまとめる

試験が全て英語で行われるため、知識をまとめる際には、関連する言葉をメモしておくと良いでしょう。以下は、以前6章にリストアップしたいくつかの知識です。

ステップ＃3: GLOSSARY（専門用語集）を参照する

主な教科書またはシラバスの本を読む時に難しい用語や定義がある場合は、Glossaryの本を参照してください。これは、資料の内容を正確に理解するのに役立つだけでなく、いくつかの定義に関する質問でポイントを得るのにも役立ちます。

ステップ＃4: ノートを取り、マインドマップを作成し、頻繁に復習し、自己チェックを行う

誰もが英語が得意なわけではなく、英語だけで書かれた多くの難解な用語が含まれる本を読むのは時間がかかり、疲れることがあります。

では、その本に含まれる知識をどのようにして覚えることができるでしょうか？以下のステップを試してみてください。

絶対にベトナム語に翻訳しないでください

各文を丁寧に読み、その文の意味を理解し、その中の主要な点に下線を引きます。

記憶のためのツリーダイアグラムを作成するために、Xmindなどのアプリケーションを使用します。

毎日ダイアグラムを繰り返し読みます。

ステップ＃5: 主な教科書の各章末の演習問題をすべて解く

多くの人が、実際の試験問題が章末の演習問題に含まれないと思って、それをスキップして、オンラインで試験問題を探します。これは大きな間違いです。

実際の試験には、章末の演習問題と非常に似たタイプの問題が多く含まれています。さらに、幾つかのオンラインの試験で提供される誤った解答は、混乱を招き、時間の無駄になります。

ステップ＃6: 演習問題に全ての時間を費やさない

演習形式の問題のみに集中して復習し、理論的な問題を無視しないでください。なぜなら、試験には約2-3問の演習形式の問題のみが含まれ、残りはすべて理論的な問題だからです。

最終ステップ: 試験の問題を読む際・試験を受ける際の注意点

演習問題を解くことに全ての時間を使わず、最も簡単な問題から手をつけてください。

ISTQB Foundationの試験に含まれるすべての基本知識は、VietIS Eduの講師によって基礎ソフトウェアのテストコースで共有されます。このコースに参加することで、確実に知識を身につけるだけでなく、試験登録のサポートや認証を取得する方法に関するガイダンスも受けることができます。特に、ソフトウェア開発プロジェクトにおける実践的な経験を学ぶことができます。詳細を知りたい場合は、ぜひ私たちに連絡してください。

即座の答えは次のとおりです。

答えは、保護することは不可能です。すでに長い間盗まれているかもしれません。GPTがAGIなどになれば、確実に多くの模倣GPTが出現し、それらはさらに危険になるかもしれません。私たちは、これらのシナリオに備えておくべきです。

GPTは3つの部分から構成されています:

コード（C言語で約500行のコード）

パラメータ（約1000兆のパラメータ、約2TBに相当）

大量のデータ（約45TB、Common Crawlからの例）

現在のソーシャルネットワークのデータセンターと比較すると、非常に小さいですね。

OpenAIは高い基準で説明されている画像&ビデオのセキュリティー対策を適用していますが、オンラインのクラウドサービスとして商用化されているため、内部情報が漏洩する場合、サイバー攻撃に対抗するのは困難です。

実際に、アメリカの国防省やCIA、その他多くの国の政府機関なども、データ盗難のための頻繁な攻撃の対象となっているため、GPTやOpenAIも例外ではありません。

 自分の意見をご共有ください。^^

記事詳細のリンクはこちらです。

CCBAとはどのような認定資格ですか？

CCBAは、ビジネスアナリシスの能力認証（Certification of Competency in Business Analysis）の略で、中級ビジネスアナリスト向けの国際IIBAビジネスアナリシス認定証です。この認定証は、世界中のビジネスアナリシス分野を促進する非営利団体であるInternational Institute of Business Analysis（IIBA）によって付与されます。CCBAは、この分野で少なくとも3年の実務経験を持つアナリストを認定します。

CCBA認定証を取得するためには、以下の要件を満たす必要があります：

ビジネスアナリシス分野で少なくとも3,750時間の実務経験を持つ。

ビジネスアナリシスに関連する分野で21 PD（Professional Development Units）を完了する。

CCBA試験に合格する。

 CCBA認定証を保有する利点：

能力と専門知識の向上：CCBA認定証は、ビジネスアナリシス分野における能力と専門知識をビジネスアナリストが証明するのに役立ちます。

 職業の機会の増加：CCBA認定証は多くの雇用者から高く評価され、ビジネスアナリストがキャリアで昇進する機会を増やすのに役立ちます。

 高い給与：IIBAの調査によると、CCBA認定証を持つビジネスアナリストは、認定証を持たないビジネスアナリストに比べて平均20%高い給与を得ています。

/ネットワークの拡大：CCBAプログラムに参加することで、ビジネスアナリストは世界中のプロフェッショナルなビジネスアナリストコミュニティと繋がることができます。

CCBA認定証を取得する対象者と注意点：

ビジネスアナリシス分野で少なくとも3年の実務経験があるビジネスアナリスト。

ビジネスアナリシスの原則、プロセス、方法に関する知識とスキルを持つビジネスアナリスト。

能力と専門知識を高め、キャリアを発展させたいビジネスアナリスト。

 試験資格を取得するための経験と知識の要件を満たすこと。

学習と試験準備：IIBAやその他の信頼できる訓練機関が提供するCCBA試験準備コースにビジネスアナリストが参加することができる。

 試験：CCBA試験は定期的に実施され、150の選択問題と2つの筆記問題が含まれる。

CCBAは、キャリアの発展を望むビジネスアナリストにとって価値ある認定証です。この認定証は、ビジネスアナリストが能力と専門知識を確認し、職業の機会を増やし、給料を向上させるのに役立ちます。ビジネスアナリシスを追求している場合は、自己のレベルを上げるためにCCBA認定証の取得を検討してください。

VietIS Eduと一緒に、ベトナムと世界の技術市場で関心が高く、高評価を受けている分野を調べましょう。

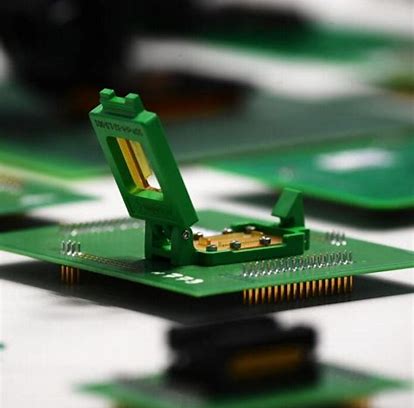

I.半導体チップとは何ですか？

半導体チップ、または半導体集積回路（IC）とも呼ばれる、これはシリコンなどの導体層に数百、あるいは数十億の小さな電子部品を統合して複雑な電子部品を作ることにより、電子機能を実行するための一種の集積回路です。半導体チップには、トランジスタ、ダイオード、その他の電子部品が含まれ、小さな表面領域に統合されています。半導体チップは通常、コンパクトなサイズであり、統合回路が主で、多くの異なる機能を実行する能力を持っています。

これらの成分と回路は、半導体チップの製造プロセスおよび電子接続技術を通じて作られます。

半導体チップは、マイクロプロセッサ、メモリ、省エネルギー電子、通信、パーソナルコンピュータ、携帯電話、モバイルデバイス、組み込みデバイスなど、電子技術および情報技術の多くの分野で広く使用されています。

II. 半導体チップの製造プロセス

半導体チップの製造プロセスは以下のステップを含みます：

1. 設計：このプロセスには、半導体チップの技術要件の研究と分析、適切な設計の構築が含まれます。

2. ウェーハーの製造：ウェーハーはシリコンなどの半導体材料から作られた薄く平らな板で、半導体チップを作るためのテンプレートとして使用されます。このプロセスでは、ウェーハーの表面に反応性材料の層を塗布し、その後研磨し、保護分離層を塗布してウェーハーが作成されます。

3. 電路の形成：ウェーハーは表面に電路を形成するために使用されます。このプロセスには、フォトリソグラフィやエッチングなどの技術を使用してウェーハー上に電路層をエッチングし印刷する作業が含まれます。

4. 電路の組み付け：電路がウェーハー上に形成された後、トランジスタ、ダイオード、キャパシタ、レジスターなどの電子部品が各電路に取り付けられます。電路の組み付けには、接着、高温はんだ付け、低温はんだ付けなどの方法が使用されることがあります。

5. 検査と品質検査：半導体チップは、正しく信頼性の高い動作を保証するために、検査と品質検査のプロセスを経ます。

6. チップのパッケージング：検査と品質検査が完了した後、半導体チップは保護され、電子システム内の他のコンポーネントと接続を形成するためにチップパッケージ内にパッケージされます。7. 最終テストと検査：パッケージされた半導体チップは、出荷前に正しく信頼性の高い動作を保証するために最終テストと検査のプロセスを経ます。

III. 半導体チップの用途とその使用場所

半導体チップは電子機器の重要な部品であり、様々な用途で広く使用されています：

- 携帯電話とタブレット：各携帯電話やタブレットには、ディスプレイ、カメラ、センサー、マイクロプロセッサを制御するための多くの半導体チップが搭載されています。

- コンピュータ：半導体チップは、現代の各コンピュータの核心部品であり、コンピュータの機能を制御するために使用されます。

- スマート家電：テレビ、洗濯機、冷蔵庫、スマートエアコンなどの機器は、それぞれの機能を制御するために多くの半導体チップを使用しています。

- 自動車：半導体チップは自動車のエンジンシステムや安全システムに使用され、ABSブレーキ、電子パーキングブレーキ、スマートスタートシステムなどの機能に寄与しています。

- 医療技術：血圧計、X線撮影装置、医療支援機器など、多くの医療機器に半導体チップが使用されています。

- 製造業：半導体チップは自動化機械、測定装置、生産プロセスの制御など、多くの工業用途に利用されています。

収集

I. 半導体とは何ですか？

半導体は、導体と絶縁体の中間の電気伝導率を持つ物質です。半導体は低温では絶縁体として機能し、室温では導電性を示します。それらは純粋な元素 (シリコン、ゲルマニウム) または化合物 (ガリウムヒ素、セレン化カドミウム) の場合があります。半導体性は不純物の存在下で変化する可能性があり、添加される不純物の種類によって異なります。

II. 半導体の特性は？

• 物理的特性：温度が上がると、価電子はエネルギーを受け取り、元の位置から移動することができ、自由電子を作り出し、半導体の導電性を助けます。
• 化学的特性：半導体は外来原子を吸収する能力を持ち、このプロセスは「ドーピング」と呼ばれます。ドーピングプロセスは、半導体の導電性を強化または調整するのに役立ちます。例えば、シリコンにリン原子を添加すると、n型半導体が生成され、一方でボロン原子を添加すると、p型の半導体が生成されます。

III. なぜ「半導体」と呼ばれるのか？

「半導体」という名前は、半導体の電気的特性から来ています。これは、導体と絶縁体の二つの異なる材料タイプの間に位置しています。

• 導体：これらの材料は多くの自由電子が容易に移動できるため、電気をよく導きます。例えば金属です。
• 絶縁体：これらの材料は電気を導かず、その電子は厳密に束縛されて動けないためです。例としては、ゴムやセラミックがあります。
•  半導体は上記の二つのタイプの中間に位置します。低温では、半導体は絶縁体のように動作し、自由電子が少なく電気をあまり良く導きません。しかし、温度が上がると、または外部からエネルギー（光など）が加わると、半導体内の自由電子の数が増え、より良い導体となります。

半導体は金属のように完全な導体ではなく、またゴムのように完全な絶縁体でもないため、「半導体」と名付けられています。これは、電気を中程度に導く能力があることを意味します。

IV.  半導体はどのように分類されますか？

• 純粋な半導体（無添加の半導体）は、不純物を含まない半導体で、典型的にはシリコンやゲルマニウム等です。これらはIV族元素の半導体とも呼ばれています。IV族元素の各原子は最外殻に4つの電子を持ち、共有結合を介して他のSi原子と結びつき、低温条件で電気的に中性の半導体を形成します。
  • 純粋な半導体の抵抗率は低温で非常に高く、温度が上昇すると急速に低下します。
  • 純粋な半導体の導電率は温度に比例して増加します
  • 純粋な半導体の熱抵抗係数は負の値を持ちます。
• 不純物を雑ぜる半導体
  • P型半導体（正の半導体）: III族元素の不純物が含まれています。例えばボロンは価電子層に3つの電子を持ちます。III族の小さな量が結晶に組み込まれると、その原子は四つのシリコン原子と共有結合を形成します。しかし、提供する電子が三つしかないため、ホール（正の電荷を持つ）が生成されます。このため、この方法で雑ぜられた半導体はP型半導体と呼ばれます。
  •  N型半導体（負の半導体）: V族元素の不純物が含まれています。例えば、少量のV族元素であるリンがシリコンの結晶構造に追加されると、各リン原子は隣接する四つのシリコン原子と共有結合を形成します。リンには価電子層に5つの電子があるため、そのうちの四つが隣のシリコン原子と共有結合を形成し、5番目の電子は結合相手がいないため自由電子となります。この方法で生成された半導体は負の電荷を持ち、N型半導体と呼ばれます。

V. 半導体は通常、どのような材料から製造されますか？

• シリコン（Si）：半導体材料として最も一般的で、集積回路製造業界で支配的です。シリコンは安定性、機械的特性、大規模生産のしやすさが利点です。
• ゲルマニウム（Ge）：シリコンが普及する前は、広く使用されていました。今日でも特定の用途や半導体化合物で使用されています。
• ガリウムアルセナイド（GaAs）：シリコンよりもはるかに高速で動作し、通信などの高速を要求するアプリケーションに適しています。
• インジウムリン化物（InP）：通信および高速を要求されるアプリケーションでよく使用されます。
• ガリウム窒化物（GaN）：高エネルギーと高周波数のアプリケーションで使用され、青色および白色のLED発光ダイオードにも使用されます。
• シリコンカーバイド（SiC）：高温および高電圧のアプリケーションに特に適しています。
• その他の半導体化合物：GaP、GaN、AlAsなど、特定の用途で使用される多様な材料を含みます。

VI. 半導体は半導体チップの製造に使用されますか？

• 半導体は、電流を制御する独特の性質を持っているため、半導体チップの製造に使用されます。導体とは異なり、半導体は電流の強度と流れの方向を調整することによって電流を制御することができ、これによって複雑な電子回路を作る理想的な基盤が形成されます。
• 電子デバイスのサイズが小さくなるにつれて、非常に小さいレベルで電流を正確に制御する能力が必要になりますが、半導体はそのような制御が可能です。さらに、半導体の特性は「ドーピング」プロセス（材料の構造に他の原子を加えること）を通じて調整することができ、チップ設計者は一つのチップ上で多様な特性を実現することができます。

VII. 半導体の応用分野

1. 日常の電子機器：コンピューター、パソコン、携帯電話など。

2. 医療：MRIやCTスキャンから心拍数モニターまで、多くの医療機器が半導体を使用して精度とパフォーマンスを向上させ、遠隔診断センサーの役割を果たしています。

3. 自動車産業：半導体はエンジン制御システムやABSブレーキシステム、エンターテイメントシステムやダッシュボードに表示される情報のような多くの車の機能をサポートし、向上させます。また、電気自動車や自動運転車の開発においても重要な役割を果たし、これらをより安全で効率的にします。

4. 通信：半導体を利用することで、より高速で、より広帯域、より高信頼性のデータ伝送が可能になります。
